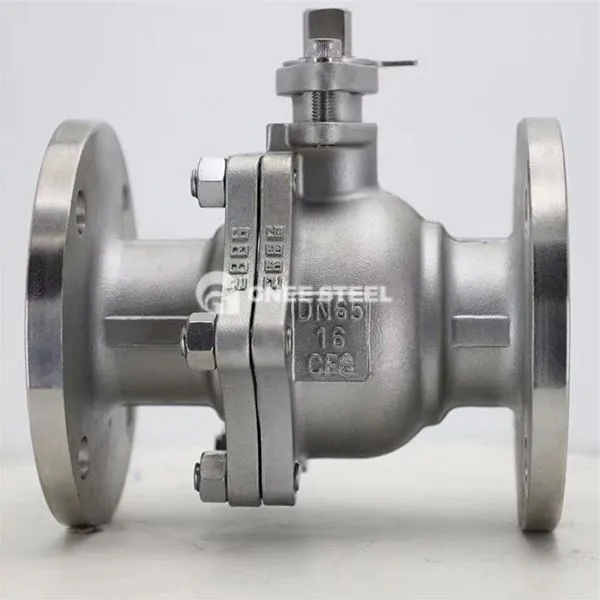

Valv tal-ballun bil-qiegħda artab

Valv tal-ballun tas-sedil artab huwa valv tal-ballun li juża materjali elastiċi mhux metalliċi (bħal PTFE, Nylon, eċċ .) bħala l-wiċċ tas-siġillar tas-sedil tal-valv . jirrealizza l-kontroll tal-fluwidu li jdur billi jdur il-ballun ta '90 grad . Huwa l-iktar valv li jintefa' l-iktar użat fil-Pipelina l-iktar użata fil-Pipelina l-iktar użata fil-Pipelina Industrijali Karatteristiċi strutturali, speċifikazzjonijiet standard Amerikani u applikazzjonijiet tipiċi huma kif ġej:

Karatteristiċi strutturali ‌
Struttura tas-siġill li tifflowa ‌

Il-ballun jiċċaqlaq lejn is-sedil tal-valv taħt il-pressjoni tal-mezz biex jifforma siġill li jissikka waħdu . Is-sedil tal-valv artab huwa deformat b'mod elastiku taħt pressjoni biex tinkiseb tnixxija żero (il-livell tas-siġillar jilħaq ANSI B16.104 Klassi VI);
Il-materjal tas-sedil tal-valv jista 'jkun PTFE (reżistenti għall-korrużjoni), rptFE (reżistenza għat-temperatura għolja msaħħa), u najlon (reżistenti għall-ilbies) biex jissodisfa l-bżonnijiet ta' midja differenti .
Disinn tas-sigurtà tan-nirien ‌

Iċ-ċirku tal-metall huwa inkorporat fis-sedil tal-valv tas-siġillar artab . Wara li l-materjal mhux metalliku jinħaraq f'nar, iċ-ċirku tal-metall xorta jista 'jżomm siġill temporanju (b'konformità maċ-ċertifikazzjoni tal-API 607 ​​tan-nar);
L-istruttura ta 'l-anti-blowout taz-zokk tal-valv (standard ISO 5211) tipprevjeni t-telf ta' kontroll ikkawżat minn impatt medju bi pressjoni għolja .
‌Pact Valve Body‌

Azzar falsifikat jew korp tal-valv tal-azzar fondut (bħal materjal WCB) inaqqas ir-reżistenza tal-fluss, u l-waqgħa tal-pressjoni tad-disinn tad-dijametru sħiħ hija qrib il-livell tas-sezzjoni tal-pajpijiet dritti;
Id-disinn taz-zokk tal-valv immuntat fil-qiegħ jissimplifika l-manutenzjoni u ma jeħtieġx żarmar tal-valv kollu .

• Daqs nominali: dn 15- dn200
• Materjal tal-Korp: WCB, 304, 316, 316L
• Tip ta 'Konnessjoni: Flanġ
• Klassi tal-Pressjoni: PN 16- PN4.0MPA
• Tip ta 'Struttura: Komponenti tal-Valv tal-Qalba tal-Ballun Floating
• Materjal tas-Sede: Ptfe: -30 ~ 180c
• Ppl: -30 ~ 250c
• Materjal tal-Qofol: 304, 316, 316L
• Materjal staminali: 304
• Medju applikabbli: Ilma, żejt, fwar, prestazzjoni eċċ



Valv tal-ballun bil-qiegħda artab



Vantaġġi ‌
Seal ta 'tnixxija ta' Zero: Id-deformazzjoni elastika tas-sedil tal-valv artab tikkumpensa għall-inugwaljanza mikroskopika u tirrealizza siġill b'żewġ direzzjonijiet ta 'bżieżaq; Reżistenza tal-fluss u l-iffrankar tal-enerġija ‌ultra-low‌: Disinn tal-kanal tal-fluss ta 'dijametru sħiħ, il-koeffiċjent tar-reżistenza tal-fluwidu huwa biss 1/5 tal-valv tal-bieb tal-istess kalibru; ‌

Effiċjenza ta 'ftuħ u għeluq għoli‌: rotazzjoni ta' 90 grad tista 'tlesti l-iswiċċ, u l-ħin ta' rispons ta 'l-attwatur elettriku huwa inqas minn jew daqs 5 sekondi; ‌

Kost tal-Manutenzjoni Baxxa: Is-sedil tal-valv huwa ddisinjat b'mod modulari u ma jeħtieġx għodda speċjali għas-sostituzzjoni .

Applikazzjonijiet‌
‌Petrochemical‌: kontroll tal-midja korrużiva bħal żejt mhux raffinat li fih il-kubrit u l-etilene . Huwa użat biex jissostitwixxi valvi tal-bieb fl-impjant tal-etilene petrokimiku maoming biex isolvi l-effett tal-martell tal-ilma; ‌

City Gas‌: Pajpijiet ta 'Trasmissjoni u Distribuzzjoni tal-Gass Naturali (Klassi 600), Disinn ta' Propju ta 'Splużjonijiet jissodisfa l-livell ta' sigurtà SIL2; ‌

Farmaċewtiċi u ikel‌: ilma sterili u trasport tas-solvent, siġġijiet tal-valv PTFE jilħqu ċ-ċertifikazzjoni tal-grad tal-ikel tal-FDA; ‌

Sistema ta 'enerġija: Regolament dwar l-ilma ta' l-għalf tal-bojler (inqas minn jew daqs 200 grad), siġilli rotob huma reżistenti għall-ftuħ frekwenti ta 'ftuħ u għeluq; ‌

Trattament tal-ilma ambjentali‌: sistema ta 'żieda ta' aġent aċidu u alkali, siġġijiet tal-valv reżistenti għall-korrużjoni jestendu l-ħajja b'aktar minn 3 darbiet .
