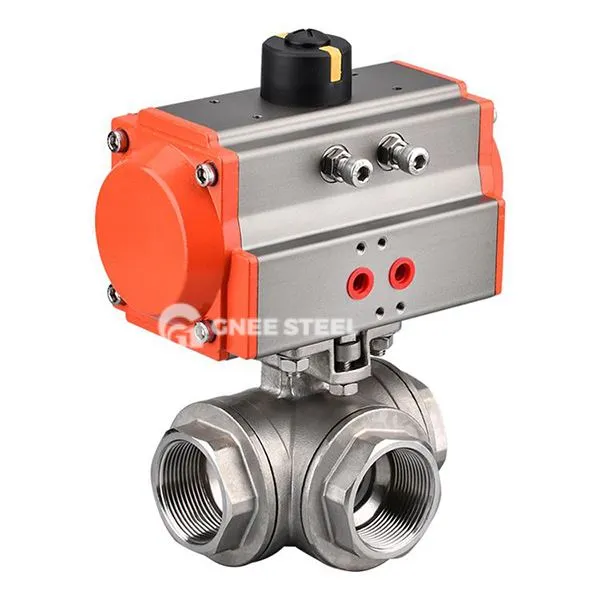

Valv tal-ballun pnewmatiku bi tliet direzzjonijiet

Valv tal-ballun pnewmatiku bi tliet direzzjonijiet huwa valv awtomatiku li jmexxi l-qalba tal-valv biex idur permezz ta 'arja kkompressata biex jinkiseb il-pipeline ta' devjazzjoni medja, konfluwenza jew bidla fid-direzzjoni tal-fluss. Skond l-istruttura tal-kanal, tista 'tinqasam fi:

‌L Type‌: Użat biex jaqleb żewġ kanali perpendikulari biex jinkiseb distribuzzjoni tal-fluss medju.
‌T Type‌: Jappoġġja l-interkonnessjoni ta 'tliet kanali jew jagħlaq kwalunkwe kanal, adattat għad-devjazzjoni, il-konfluwenza u x-xenarji tal-bidla fid-direzzjoni tal-fluss.

Struttura tal-qalba
Attwatur ‌pneumatic‌:
‌Single-acting‌: jiddependi fuq reset tar-rebbiegħa, adattat għal xenarji ta 'għeluq awtomatiċi meta tintilef l-arja.
‌ Double-acting‌: drive tal-pressjoni tal-arja bidirezzjonali, jirrikjedi sors ta 'arja estern biex iżomm il-pożizzjoni tal-valv.
Il-pressjoni tas-sors tal-arja tas-sewqan hija 5-7 bar, u aċċessorji bħal swiċċijiet tal-limitu, pożizzjonaturi u valvi tas-solenojd jistgħu jiġu mgħammra b'għażla biex jinkiseb kontroll mill-bogħod.
‌Valve korp u ball core‌:
‌Valve Materjal tal-Korp: Azzar fondut, azzar li ma jissaddadx (bħal 304/316) jew plastik (xenarji reżistenti għall-korrużjoni), firxa tad-dijametru dn 15-300 mm, reżistenza għall-pressjoni 1. {6-6}. 4MPa.
‌Ball Core Design‌:
Il-qalba tal-ballun tat-tip L tgħaqqad biss żewġ kanali vertikali, bi struttura ħafifa u torque baxx.
Il-qalba tal-ballun tat-tip T tuża siġill ta 'erba' siġġijiet, li jista 'jikkontrolla b'mod flessibbli l-istatus tal-konnessjoni tat-tliet kanali, iżda jeħtieġ torque tas-sewqan ogħla.
Komponenti li jissieħbu ‌:
‌Soft Seal‌: Polytetrafluoroethylene (PTFE) Ċirku tas-siġill, reżistenti għat-temperatura -30 grad ~ 180 grad, biex tinkiseb siġillar bla tnixxija.
‌Hard Seal‌: Karbide ta 'l-overlaying, reżistenti għat-temperatura għolja sa 250 grad, adattat għal fwar bi pressjoni għolja jew mezzi korrużivi.



valv tal-ballun pnewmatiku bi tliet direzzjonijiet



Vantaġġi
Is-siġillar għoli: L-istruttura tas-siġillar elastiku tas-sedil tal-valv b'erba 'naħat tikseb tnixxija żero u tista' tiflaħ għall-vakwu għal pressjoni għolja 6.4MPa.
Struttura Compact: Il-flanġ integrat jew id-disinn tal-konnessjoni bil-kamin inaqqas ir-rekwiżit tal-ispazju tal-installazzjoni u ma jirrikjedix li l-korp tal-valv jiġi żarmat għall-manutenzjoni.
Kompatibilità tal-midja kollha: Adattat għal mezzi korrużivi bħal gass, likwidu, fwar u aċidu qawwi / alkali, u l-korp tal-valv illustrat sanitarju jissodisfa l-istandards asettiċi tal-ikel / farmaċewtiċi.
Control ‌Flexible: jappoġġja manwal, pnewmatiku jew intelliġenti pożizzjonatur (4-20 MA sinjal input) kontroll multi-modalità.

Applikazzjonijiet
‌Chemical / Petroleum:
Id-devjazzjoni taż-żejt u tal-gass b'temperatura għolja (bħalma huma l-materja prima ta 'reazzjoni ta' konfluwenza tal-valv), qtugħ ta 'pipeline tal-fwar bi pressjoni għolja.
Protezzjoni tal-ambjent / trattament tal-ilma:
Doża preċiża ta 'reaġenti u kontroll tat-taħlit tad-drenaġġ biex tnaqqas l-iskart tar-reaġent kimiku.
Food / Farmaċewtiku:
Distribuzzjoni ta 'fluwidu asettiċi biex tevita kontaminazzjoni residwa tal-mezz.
‌Energy / HVAC:
Regolazzjoni bilanċjata ta 'midja sħuna u kiesħa fin-netwerk ta' tisħin biex tnaqqas il-konsum ta 'enerġija bi 15% -20%.
