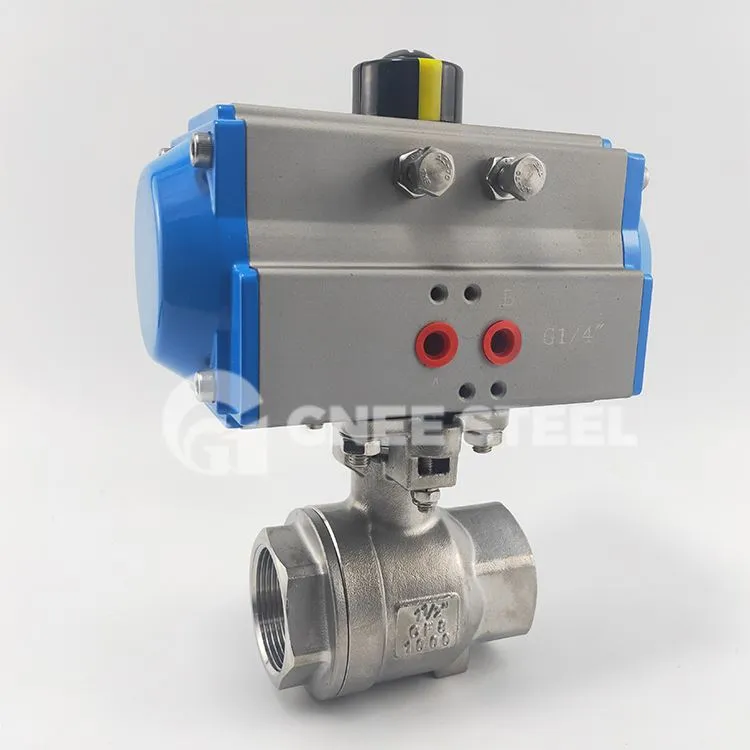

Valv tal-ballun tal-ħajt intern pnewmatiku jikkonsisti f'attwatur tal-pistun pnewmatiku li jaġixxi doppju (jew wieħed) u valv tal-ballun tal-ħajt intern. Il-korp tal-valv jista 'jinqasam f'tipi integrali, b'żewġ biċċiet jew bi tliet biċċiet. Is-sedil tal-valv jadotta struttura ta 'siġillar elastika għal siġillar affidabbli u ftuħ u għeluq faċli. Iċ-zokk tal-valv juża struttura mgħobbija 'l isfel b'siġillar maqlub biex jipprevjeni l-impatt waqt pressjoni anormali fil-kavità tal-valv. L-attwatur pnewmatiku juża materjali ta 'frizzjoni baxxa għall-kmiem tal-bearing, u l-uċuħ ta' ġewwa u ta 'barra tal-korp taċ-ċilindru jgħaddu minn trattament anodizzat iebes kontra l-korrużjoni, li jestendu b'mod sinifikanti l-ħajja tas-servizz taċ-ċilindru. Dan il-prodott joffri prestazzjoni stabbli u jsib applikazzjoni wiesgħa f'setturi bħal petrokimiċi, metallurġija, enerġija elettrika, industrija ħafifa, mediċina, u oħrajn.
Valv tal-ballun pnewmatiku tarf bil-kamin Speċifikazzjoni
|
Dijametru nominali DN |
DN10-DN100, 1/2'' -4'' |
|
Pressjoni nominali (MPa) |
PN1.6 , 2.5 , 4.0 , 6.4 MPa |
|
Forma tal-korp tal-valv |
Korp ta 'valv ta' investiment mitfugħ bi tliet biċċiet u korp ta 'valv ta' investiment f'żewġ biċċiet |
|
Tip ta' Konnessjoni |
Ħajt estern, BSP, NPT, |
|
Siġilli |
Ċrieki sferiċi "O". |
|
Karatteristiċi tal-fluss |
Tip approssimattiv li jinfetaħ malajr |
|
Firxa ta 'moviment |
0 -90 grad |
|
Tnixxija tas-Sedil |
Skont ANSI B16.104, inqas minn 0.01% tal-KV nominali (siġill artab: tnixxija żero) |
|
Żball bażiku |
Bil-pożizzjonatur: inqas minn ± 2% tal-puplesija sħiħa |
|
Reazzjoni negattiva |
Bil positioner: inqas minn 2% tal-puplesija sħiħa |
|
metodu ta' kontroll |
Kontroll ta 'swiċċ b'żewġ pożizzjonijiet, 4-20kontroll ta' feedback mA |
|
Mudell tal-attwatur |
AT , serje AW attwaturi pnewmatiċi b'azzjoni waħda u doppja |
|
Pressjoni tal-provvista |
0.4 -0.7MPa |
|
Interfaċċja tas-sors tal-arja |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Temperatura ambjentali |
-30 -+70 grad |
|
Forma ta' azzjoni |
Attwaturi b'azzjoni waħda: magħluqa bl-arja (B) -pożizzjoni tal-valv miftuħa (FO) meta degassed; arja miftuħa (K) -valv pożizzjoni magħluqa (FC) meta degassed |
|
Attwaturi b'azzjoni doppja: tip magħluq bl-arja (B) -manutenzjoni tal-pożizzjoni tal-valv (FL) meta degassed; tip miftuħ bl-arja (K) -manutenzjoni tal-pożizzjoni tal-valv (FL) meta degassed |
