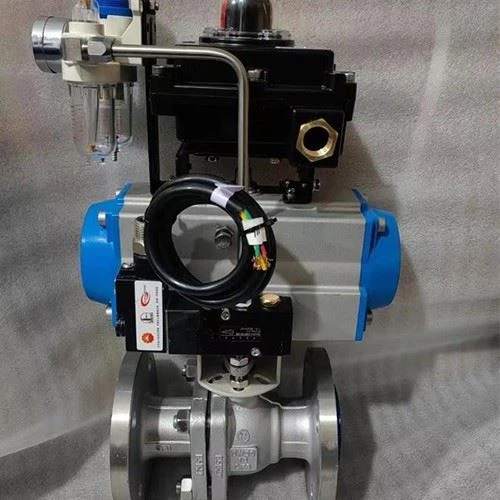

Valv tal-ballun tal-flanġ pnewmatiku Deskrizzjoni
Valv tal-ballun bil-flanġ pnewmatiku huwa valv tal-ballun mgħammar b'attwatur pnewmatiku. L-attwatur jopera relattivament malajr u ma jeħtieġx xogħol manwali, u b'hekk jiffranka ħaddiema u ħin sinifikanti. Il-valvi tal-ballun bil-flanġ pnewmatiċi evolvew minn valvi tal-bieb. Huma jaqsmu l-istess operazzjoni ta 'rotazzjoni ta' 90 grad, iżda l-korp tal-plagg huwa sfera b'toqba ċirkolari jew passaġġ mill-assi tiegħu. Il-proporzjon tal-wiċċ sferiku mal-port għandu jkun tali li meta l-ballun idur 90 grad, il-wiċċ sferiku kollu jkun espost fid-daħla u l-ħruġ, u b'hekk jaqta 'kompletament il-fluss.
GNEE Group tispeċjalizza fil-produzzjoni ta 'valvi tal-ballun flanged pnewmatiċi.Jekk jogħġbok ikkuntattjana biex tikseb it-tpinġijiet.
Speċifikazzjoni tal-valv tal-ballun tal-flanġ pnewmatiku
| Parametru | Speċifikazzjoni |
|---|---|
| Dijametru Nominali | 10mm-1000mm u 1/2"-60" |
| Pressjoni Nominali | 1.0MPa-16.0MPa / 150Lb-1500Lb / 10K-160K |
| Temperatura operattiva | -196 grad -700 grad |
| Standards Applikabbli | GB, DIN, API, ANSI, JIS, BS eċċ. |
| Materjal tal-Korp tal-Valv | Azzar tal-Karbonju, Azzar li ma jsaddadx, Azzar li ma jsaddadx, Azzar li ma jsaddadx b'karbonju baxx Ultra-Azzar li ma jsaddadx b'karbonju baxx, Liga tat-titanju, Liga għolja-Nikil, Liga Monel, eċċ. |
| Metodu tas-sewqan | (Manwal, Trażmissjoni Worm Gear, Bevel Gear, Elettriku, Pnewmatiku, Idrawliku, eċċ. |
Valv tal-ballun bil-flanġ pnewmatiku - Speċifikazzjonijiet tal-Materjal
| Isem tal-Parti | Materjal | |||
|---|---|---|---|---|
| Korp tal-Valv | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| Ballun | 2Cr13 + Trattament ta' Nitriding | 304 | 316 | 316L |
| Zokk | 2Cr13 | 304 | 316 | 316L |
| Ċirku tas-Siġill tas-Sedil | PTFE (Polytetrafluoroethylene), PPL (Para{0}}Phenylenediamine), Siġill tal-metall (Liga Iebsa) | |||
| Ippakkjar tal-Kaxxa tal-Mili | V-Forma PTFE Teflon Ippakkjar, Grafit Flessibbli | |||
Valv tal-ballun bil-flanġ pnewmatiku - Speċifikazzjonijiet tal-Prestazzjoni
| Dijametru NominaliDN (mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| Pressjoni Nominali | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| Pressjoni tat-Test | Test ta 'Qawwa | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| Test tas-Siġill | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| -Test tal-Issikkar tal-Arja ta' Pressjoni Baxxa | 0.5-0.7 | |||||
| Midja Applikabbli | Ilma, Żejt, Fwar, Klassi ta 'Aċidu Nitriku (Temperatura Inqas minn jew ugwali għal 200 grad), Klassi ta' Aċidu Aċetiku (Temperatura Inqas minn jew ugwali għal 200 grad) | |||||
Prinċipju ta 'Ħidma tal-Valv tal-Ball Flanġ Pnewmatiku
Proċess tal-Ftuħ:
L-arja kkompressata tidħol fiċ-ċilindru permezz ta 'valv elettromanjetiku, timbotta l-pistun biex jiċċaqlaq u dawwar il-ballun 90 grad, tallinja t-toqba mal-pipeline għal fluss medju.
Proċess tal-Għeluq:
L-arja kkompressata tidħol fiċ-ċilindru bil-maqlub, u tikkawża li l-pistun jerġa 'jissettja u dawwar il-ballun 90 grad biex jagħlaq it-toqba, u jimblokka l-fluss medju.
Funzjoni ta' Modulazzjoni (Mhux obbligatorja):
Meta mgħammra b'pożizzjonatur, il-ftuħ tal-ballun jista 'jiġi kkontrollat b'mod preċiż minn sinjal ta' input (eż., 4-20mA) biex tinkiseb regolazzjoni tal-fluss.
Karatteristiċi tal-valv tal-ballun bil-flanġ pnewmatiku
Rispons Rapidu: Is-sewqan pnewmatiku għandu ħin ta' rispons qasir (tipikament Inqas minn jew ugwali għal sekonda), adattat għal xenarji li jeħtieġu għeluq ta' malajr-jew regolazzjoni.
Affidabilità Għolja: Struttura sempliċi bi ftit komponenti tirriżulta f'rata baxxa ta 'falliment.
Prestazzjoni Eċċellenti tas-Siġillar: Reżistenti għal pressjoni għolja u korrużjoni, adattat għal kundizzjonijiet operattivi ħarxa.
Integrazzjoni tal-Awtomazzjoni: Jista 'jiġi integrat bla xkiel ma' PLC, DCS, u sistemi ta 'kontroll oħra għal monitoraġġ mill-bogħod u tħaddim awtomatizzat.
Installazzjoni faċli: Il-konnessjoni flanġ tissimplifika l-proċess ta 'installazzjoni, u telimina l-ħtieġa għal iwweldjar jew kamini addizzjonali.
Protezzjoni tas-Sigurtà: Mgħammar b'disinn ta' splużjoni-, adattat għal ambjenti fjammabbli u splussivi. Mezzi fakultattivi ta 'tħaddim manwali jippermettu kontroll manwali f'każ ta' nuqqas ta 'enerġija.
Applikazzjonijiet tal-Valv tal-Ball Flanġ Pnewmatiċi
Industrija Petrokimika:
Jikkontrolla l-ġarr ta 'żejt mhux raffinat, gass naturali, u materja prima kimika, u jipprevjeni perikli ta' tnixxija u splużjoni.
Industrija tal-Enerġija:
Jirregola l-fluss tal-midja bħall-fwar u l-ilma, u jiżgura t-tħaddim sikur ta 'tagħmir bħal bojlers u turbini.
Trattament tal-Ilma:
Jikkontrolla l-istat mixgħul/mitfi tal-pajpijiet tad-drenaġġ u tal-ilma purifikat, li jippermetti dożaġġ awtomatizzat u ħasil b'lura.
Industriji Farmaċewtiċi u Ikel:
Użat f'sistemi ta' pipeline nodfa biex jiżgura kontaminazzjoni tal-midja-ħielsa u konformità mal-istandards GMP.
Metallurġija u Produzzjoni tal-Karta:
Jikkontrolla l-fluss ta'-temperatura għolja, midja ta' pressjoni-għola, li tadatta għal ambjenti industrijali ħorox.
Pneumatic Flanged Ball Valve Fabbrika
GNEE Group għandu mijiet ta' tagħmir għall-produzzjoni u l-ittestjar tal-valvi, u jipprovdi servizzi ta' valv personalizzati-ibgħatilna t-tpinġijiet tiegħek, u aħna nagħmluhom apposta- għalik.
