Deskrizzjoni tal-valv pnewmatiku attwata bi 3 mod
Valv pnewmatiku bi tliet direzzjonijiet huwa apparat ta 'kontroll li jmexxi l-qalba tal-valv biex jgħaddi minn arja kkompressata biex jinkiseb bidla tal-fluss tal-fluwidu, devjazzjoni jew konfluwenza. Il-funzjonijiet ewlenin tagħha jinkludu distribuzzjoni medja, regolazzjoni tal-fluss u kontroll tad-direzzjoni tal-fluss, u huwa adattat għall-immaniġġjar awtomatizzat tal-gass, likwidu u pajpijiet oħra. Skond l-istruttura tal-kanal, din tista 'tinqasam f'żewġ tipi: it-tip L (bidla fil-kanali vertikali) u t-tip T (devjazzjoni / konfluwenza).
Kompożizzjoni u komponenti tal-qalba
Attwatur pnewmatiku: Jirċievi sinjali tal-pressjoni tal-arja u jmexxi l-valv iz-zokk biex jiċċaqlaq, li jappoġġja l-modalità li jaġixxi waħdieni (reset tar-rebbiegħa) jew modalità li jaġixxi doppju (drive tal-pressjoni tal-arja bidirezzjonali).
Valve korp u qalba tal-valv:
Korp tal-valv: Magħmul minn azzar li ma jissaddadx, azzar fondut jew plastik, bi tliet kanali ta 'fluwidu integrati, xi mudelli jużaw konnessjonijiet tal-flanġ biex itejbu s-siġillar.
Valve Core: Disinn tat-tip L jew tat-tip L, li jaqleb l-istat tal-konnessjoni tal-kanal permezz ta 'rotazzjoni jew moviment' il fuq u 'l isfel.
Struttura ta 'serħan: PTFE, gomma jew siġill iebes tal-metall, adattat għal temperatura għolja (sa 250 grad) u pressjoni għolja (inqas minn jew daqs 6.4MPa) kundizzjonijiet tax-xogħol.
Komponenti auxiliary: pożizzjonaturi, valvi tas-solenojd u aċċessorji oħra għal kontroll preċiż tal-pożizzjoni tal-valv jew feedback tas-sinjal mill-bogħod
Speċifikazzjoni tal-valv ta '3 way pnewmatiku attwata
|
Mudell |
Hk 56- t |
Modalità ta 'aġir |
Aġir doppju |
|
MOQ |
1 sett |
Pressjoni tal-provvista tal-arja |
2.5 sa 8bar |
|
Standard applikabbli |
GB |
Numru ta 'modi |
3 mod |
|
Daqs tal-port |
1/4 pulzier |
Konnessjoni finali |
Ħajt NPT |
|
Pressjoni operattiva |
0 sa 1.6Mpa |
Midja |
Ilma, żejt, gass, arja |
|
Materjal tal-ġisem |
Azzar li ma jissaddadx |
Temp. tal-midja |
-10 grad sa 180 grad |
|
Valvu Ball |
Azzar li ma jissaddadx |
Ċertifikazzjoni |
ISO 9001, CE, TUV, SGS |
|
Materjal li jissiġilla |
Ptfe |
Garanzija |
Sena (12-il xahar) |

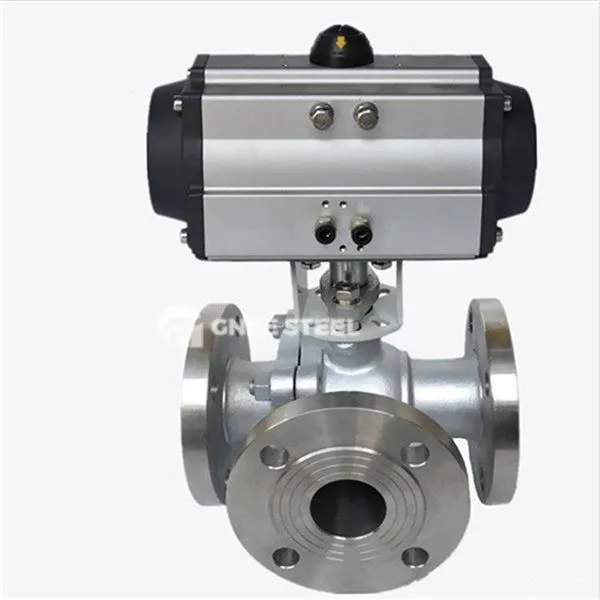

valv pnewmatiku attwat bi 3 modi
Vantaġġi
Struttura simplifikata : L-adozzjoni ta 'korp tal-valv integrat u disinn ta' trasmissjoni mekkanika pura, in-numru ta 'partijiet huwa żgħir u l-ispiża tal-manutenzjoni hija baxxa.
Rispons Fast: Drive Pnewmatiku jista 'jikseb veloċità ta' ftuħ u għeluq ta '0. 05 sekondi, li huwa adattat għal xenarji ta' qtugħ ta 'emerġenza.
Iling igh: kombinazzjoni ta 'siġillar f'diversi stadji (bħal pakkjar tal-polytetrafluoroethylene tat-tip V) jipprevjeni b'mod effettiv it-tnixxija medja u jiflaħ il-vakwu u l-pressjoni għolja.
Reżistenza għall-korrużjoni: L-istainless steel jew il-korp tal-valv tal-plastik jista 'jimmaniġġa medja korrużiva bħal aċidu qawwi u alkali qawwi.
Adattament Flexible: Jappoġġja l-firxa DN15 ~ 250mm dijametru, kompatibbli mal-gass, il-fwar, likwidu u mezzi oħra.
