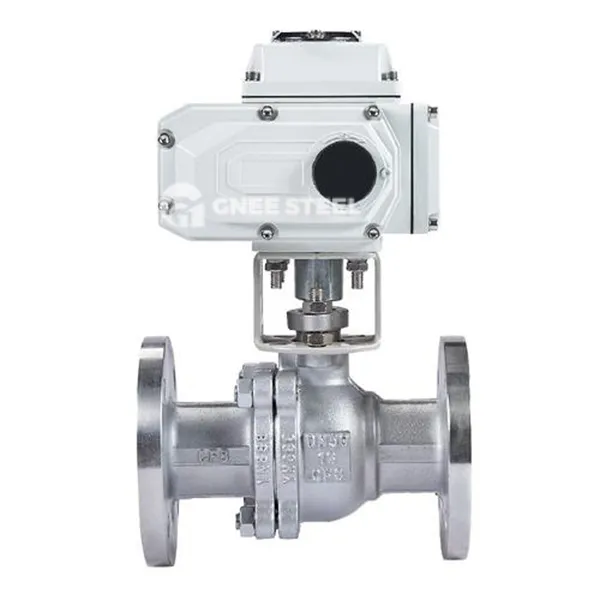

Valv tal-ballun operat bil-mutur

Valv tal-ballun operat bil-mutur huwa attwatur ewlieni fil-kontroll tal-awtomazzjoni industrijali. L-attwatur elettriku jmexxi l-ballun biex idur 90 grad biex jinkiseb il-qlib ta 'regolazzjoni, regolament u direzzjoni tal-fluss tal-midja tal-pipeline. L-istruttura ewlenija tagħha tinkludi:

‌Valve body‌: Magħmul mill-azzar fondut, azzar li ma jissaddadx jew ħadid duttili, il-firxa tal-pressjoni tkopri PN16 ~ pn420, adattata għal temperatura għolja ({-196 grad ~ {+650 grad) u medja korrużiva;
‌Ball‌: disinn ta 'qatgħa full-bore jew b'forma ta' V, miksi bil-wiċċ (bħal karbur tat-tungstenu) biex itejjeb ir-reżistenza għall-ilbies, jappoġġja r-regolazzjoni tal-fluss lineari;
Komponent li jsaħħaħ ‌: kombinazzjoni ta 'siġill iebes tal-metall u sedil tal-valv elastiku (PTFE, grafita), il-livell ta' tnixxija jista 'jilħaq livell ANSI VI;
Attwatur Electric‌: Motor integrat, gearbox u modulu ta 'kontroll, appoġġ ta' 4 ~ 20mA Input tas-sinjal, adattat għal ambjent li ma jagħmilx splużjoni u kontroll mill-bogħod.

Prinċipju tax-xogħol ‌
Mekkaniżmu ‌Drive‌: Wara li rċieva s-sinjal tal-kontroll, il-mutur isuq il-mekkaniżmu ta 'trasmissjoni tal-irkaptu / dudu biex jittrasmetti t-torque rotazzjonali maż-zokk tal-valv, li jsuq il-ballun biex idur 90 grad; Control ‌Flow‌: Meta t-toqba tal-ballun tkun allinjata mal-pajp, hija miftuħa għal kollox (ir-rata tal-fluss tilħaq 100%), u meta tkun vertikali, hija magħluqa għal kollox (tnixxija żero). Il-ballun maqtugħ f'forma ta 'V jappoġġja aġġustament lineari ta' preċiżjoni ta '± 2%; Feedback ‌Signal‌: Il-potenzjometru jew il-encoder inkorporati jipprovdi feedback f'ħin reali dwar il-ftuħ tal-valv, u huwa marbut mas-sistema PLC / DCS biex jinkiseb kontroll taċ-ċirku magħluq.



Valv tal-ballun operat bil-mutur



Applikazzjonijiet
Industrija ‌petrokimika‌
‌Scenario‌: pajpijiet tal-prodott taż-żejt, qlib tal-medju tar-reattur;
Funzjoni‌: Materjali reżistenti għall-korrużjoni jirreżistu l-erożjoni tas-sulfid, u d-disinn li ma jgħaddix għan-nar jiżgura sigurtà ta 'temperatura għolja.
Enerġija elettrika u metallurġija
‌Scenario‌: sistema ta 'provvista ta' ilma tal-bojler, pipeline tal-injezzjoni tal-faħam tal-forn tal-faħam;
‌Function‌: Struttura ta 'siġill iebsa tiflaħ għall-erożjoni tal-irmied u tappoġġja ftuħ u għeluq frekwenti (ħajja akbar minn jew daqs 100, 000 darbiet).
‌Heating, ventilazzjoni u arja kondizzjonata (HVAC) ‌
‌Scenario‌: ċirkolazzjoni tal-ilma mkessaħ, regolazzjoni tal-fluss tat-torri tat-tkessiħ;
‌Function‌: valvi li jirregolaw l-elettriku jiksbu kontroll tat-temperatura preċiż (± 0. 5 grad).

Problemi komuni u kontromiżuri‌
Nuqqas ta 'serħan ‌: Il-midja partikulata tikkawża xedd tas-sedil tal-valv, u l-wiċċ tas-siġillar jeħtieġ li jiġi kkontrollat ​​regolarment u għandu jintgħażel disinn ta' kumpens tar-rebbiegħa;
L-operazzjoni ta 'l-operazzjoni‌: Il-grass jissolidifika f'temperaturi baxxi, u huwa rrakkomandat li tuża lubrikant speċjali ta' temperatura baxxa jew struttura ta 'kopertura tal-valv b'għonq twil;
INTERFERENZAZZJONI SIGNALI: L-ambjent elettromanjetiku qawwi jipproteġi l-kejbil, u l-użu ta 'moduli ta' komunikazzjoni tal-fibra ottika jtejjeb il-kapaċitajiet ta 'kontra l-interferenza
