Valv tal-ballun bi pressjoni baxxa

Valv tal-ballun bi pressjoni baxxa huwa valv li jdur bi pressjoni nominali ta 'inqas minn jew daqs 1.6 MPa. Il-komponenti tal-qalba jinkludu ‌ball, zokk tal-valv, sedil tal-valv u ċurkett tas-siġillar. Il-qtugħ mgħaġġel u l-kontroll tal-fluss tal-midja tal-pipeline jistgħu jinkisbu billi ddawwar il-ballun 90 grad.

Struttura ‌Typical‌:
‌Ball‌: qalba tal-valv sferiku b'ċirkulari minn toqba, l-aktar magħmula minn azzar li ma jissaddadx jew kisi tal-azzar tal-karbonju, adattat għal mezzi korrużivi;
‌Valve Seal Seal‌: PTFE jew siġill iebes tal-metall jintuża, ir-rata ta 'tnixxija hija inqas minn jew daqs l-istandard ISO 5208 tal-Klassi B, u l-wiċċ tas-siġillar huwa iżolat mill-medju meta jingħalaq biex jiġi evitat l-erożjoni;
‌ Metodu ta 'konnessjoni‌: flanġ, ħajt jew wejfer, struttura kompatta u piż ħafif.

Prinċipju tax-xogħol‌
‌Ipening u għeluq ta 'azzjoni‌:
Iċ-zokk tal-valv li jdur isuq il-ballun biex idur 90 grad madwar l-assi. Huwa kompletament miftuħ meta t-toqba minn ġol-pajp tkun allinjata mal-pajp u magħluqa għal kollox meta tkun vertikali. It-torque operattiv huwa żgħir u l-ftuħ u l-għeluq huma veloċi;
‌Fluid karatteristiċi‌:
Il-kanal tal-fluss mhux imxekkel fl-istat kompletament miftuħ, ir-reżistenza tal-fluwidu hija żgħira, u t-telf tal-pressjoni huwa baxx (madwar 1/3 tal-valv tal-farfett);
Medda tat-temperatura applikabbli ‌ -30 grad ~ 180 grad ‌, materjali speċjali tas-siġillar jeħtieġ li jintgħażlu għal xeni ta 'temperatura għolja jew baxxa.

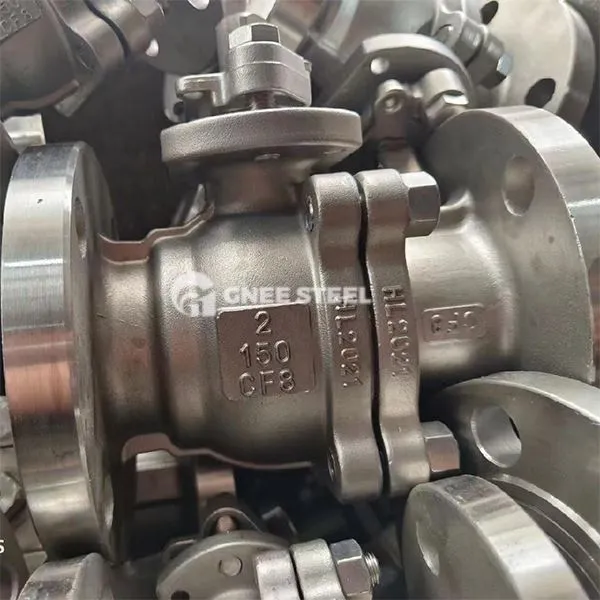

Valv tal-ballun bi pressjoni baxxa



Applikazzjonijiet
Industrija ‌petrokimika‌: tnaqqas il-pajpijiet taż-żejt mhux raffinat u tal-gass naturali, u tikkontrolla l-midja tal-proċess bħall-etilene u l-propilene; Food u farmaċewtiċi ‌: Trasport ta 'fluwidi sanitarji bħal ħalib u meraq, u l-materjali jilħqu l-istandards tal-FDA; Enerġija elettrika u protezzjoni ambjentali‌: regolazzjoni tal-fluss fis-sistemi tal-fwar, pajpijiet tal-ilma li jkessaħ u trattament tad-drenaġġ; ‌ Industrijali Ġenerali‌: Kontroll tal-pipeline bi pressjoni baxxa ta 'midja mhux korrużiva bħal ilma, arja, u żejt.

Punti ewlenin Għall-għażla u l-manutenzjoni‌ ‌ Parametri tal-għażla‌ ‌ Pressjoni ta 'Livell‌: Adattat b'mod konvenzjonali għal PN1. 0 ~ 1.6 MPa, l-istruttura tas-siġillar iebes tal-metall hija meħtieġa għal rekwiżiti ta' pressjoni għolja; It-tqabbil ‌media‌: Is-sedili tal-valv tal-fluworin huma magħżula għal mezzi korrużivi ħafna, u l-kisi taċ-ċeramika tal-ossidu taż-żirkonju huwa magħżul għal kundizzjonijiet ta 'temperatura għolja; ‌Drive Mode‌: Mudelli pnewmatiċi jew elettriċi huma preferuti għal xenarji ta 'operazzjoni ta' frekwenza għolja biex jitnaqqsu l-intervent manwali.
Speċifikazzjonijiet ta 'manutenzjoni

Ir-rekwiżiti ta 'l-installazzjoni ‌: Devjazzjoni ta' ċċentrar tal-flanġ inqas minn jew daqs 0. 5 mm biex tevita tnixxija kkawżata minn forza irregolari fuq il-wiċċ tas-siġillar;
Spezzjoni Poperjodika‌: Iċċekkja l-ilbies tas-sedil tal-valv u l-istatus tal-lubrikazzjoni taz-zokk kull 6 xhur, imqassar għal 3 xhur f'ambjent ta 'temperatura għolja;
Trattament ta 'emerġenza‌: Meta s-siġill ifalli, il-grass tas-siġillar jista' jiżdied permezz tal-valv ta 'injezzjoni tal-grass biex jirrestawra temporanjament il-prestazzjoni tas-siġillar
