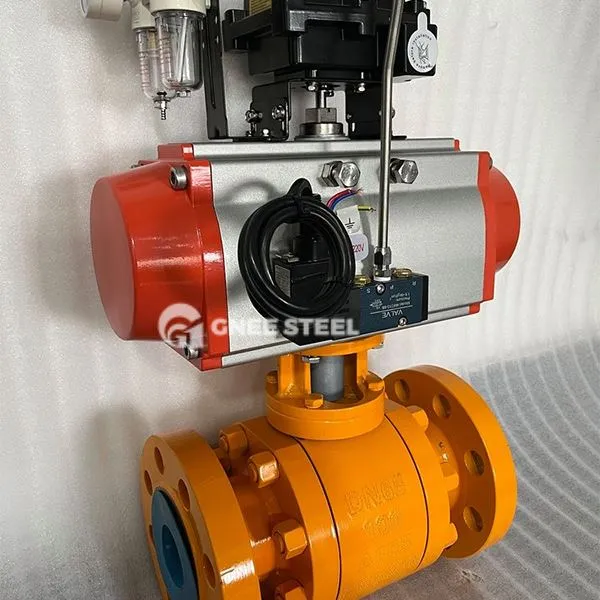

Valvi tal-ballun tal-istainless steel bi pressjoni għolja Deskrizzjoni
Il-valv tal-ballun tal-istainless steel tal-pressjoni għolja huwa valv magħmul minn azzar li ma jissaddadx u ddisinjat għal kundizzjonijiet tax-xogħol bi pressjoni għolja. Jista 'jnaqqas il-medju jew jikkontrolla r-rata tal-fluss billi jdur il-ballun 90 grad. Il-firxa tal-pressjoni hija ġeneralment 16-500 MPA. Il-funzjonijiet ewlenin tagħha jinkludu:
Cutoff / Regolament: Id-disinn ta 'full-bore jista' jimblokka kompletament il-fluwidu jew jaġġusta r-rata tal-fluss, li hija adattata għal pajpijiet ta 'pressjoni għolja bħalma huma l-pitrolju u l-industriji kimiċi;
MULTI-KONTROLL DIREZZJONALI: L-istruttura bi tliet direzzjonijiet (tip T / L-tip) tappoġġja devjazzjoni medja, konfluwenza jew bidla fid-direzzjoni tal-fluss.
Struttura ewlenija u parametri tekniċi
Korp u materjal tal-valv
Materjal tal-Korp tal-Valv: Prinċipalment 304, 316, 316L l-istainless steel, b'reżistenza qawwija għall-korrużjoni; Azzar Duplex (2205/2507) jew liga Hastelloy jistgħu jintgħażlu għal kundizzjonijiet tax-xogħol estremi, b'reżistenza għall-pressjoni ta '500MPa.
Metodu ta 'konnessjoni: Konnessjoni tal-flanġ jew bil-kamin, dijametru dn 15-300 mm, f'linja mal-istandards GB / T9113 jew ASME B16.5. Sistema ta 'sħubija
Soft Seal: Sedil tal-valv PTFE jew PPL, reżistenza għat-temperatura -196 grad ~ 180 grad, tnixxija żero (livell ta 'tnixxija ANSI VI);
Hard Seal: Stellite 6 Kisi, Reżistenza għat-Temperatura ta '450 Grad / Reżistenza għall-Pressjoni 25MPa, Adattat għall-Fwar, Aċidu Qawwi u Midja oħra.
Drive Mode
Manual: manku tal-liga taż-żingu jew drive tat-turbina, torque li jopera inqas minn jew daqs 50N · m;
Pneumatic / elettriku: veloċità tar-rispons inqas minn jew daqs 0. 05 sekondi, tappoġġja l-kontroll mill-bogħod u l-integrazzjoni tal-awtomazzjoni.
Speċifikazzjoni tal-valvi tal-ballun tal-istainless steel bi pressjoni għolja
| Parametru | Firxa tal-indikaturi | Standards applikabbli |
|---|---|---|
| Jirringrazzjaw il-livell tal-vultaġġ | 16-500 MPA | API 6D / GB1223758 |
| Temperatura tax-xogħol | -196 grad ~ 550 grad | ANSI B16.3478 |
| Kapaċità tal-fluss | Valur CV akbar minn jew daqs 210 (DN50 Bore Sħiħ) | ISO 520815 |
| Service Life | Ikbar minn jew daqs 100, 000 Ċikli tal-ftuħ u tal-għeluq | API 59868 |
Valvi tal-ballun tal-istainless steel bi pressjoni għolja
Applikazzjonijiet
Petroleum u gass naturali:
Żejt bi pressjoni għolja u qtugħ tal-bir tal-gass (bħal Q41F -160 p valv tal-korp), reżistenti għall-korrużjoni tas-sulfid;
Proċess imiku:
Kontroll qawwi ta 'devjazzjoni ta' aċidu medju (bħal korp tal-valv 316L + siġill iebes), reżistenza għall-pressjoni ta '25MPa;
Enerġija u poter:
Regolament tal-pipeline tal-fwar superkritiku (korp tal-valv tal-azzar duplex), reżistenza għat-temperatura ta '550 grad / reżistenza għall-pressjoni 42MPa;
Aerospace:
Sistema ta 'konsenja ta' ossiġenu likwidu / likwidu likwidu, reżistenza ta 'temperatura baxxa -196 grad.
Punti ta 'Għażla u Manutenzjoni
Bażi ta 'selezzjoni:
Media Tqabbil: 316L huwa preferut għall-ambjent tal-joni tal-klorur, u l-liga monel tintuża għal mezz ta 'aċidu idrofluworiku;
Adattament tal-pressjoni : Pressjoni ultra-għolja (akbar minn jew daqs 100MPa) xeni jeħtieġu korp ta 'valv falsifikat integrali.
Installazzjoni u manutenzjoni:
Il-boltijiet tal-flanġ jeħtieġ li jiġu ssikkati djagonalment, b'forza li tissikka minn qabel ta 'inqas minn jew daqs 200N · m biex tevita d-deformazzjoni;
Iċċekkja regolarment l-użu tal-wiċċ tas-siġillar, u huwa rrakkomandat li twettaq test ta 'tnixxija fuq il-valv ta' siġillar iebes kull 5, 000 fetħiet u għeluq.
