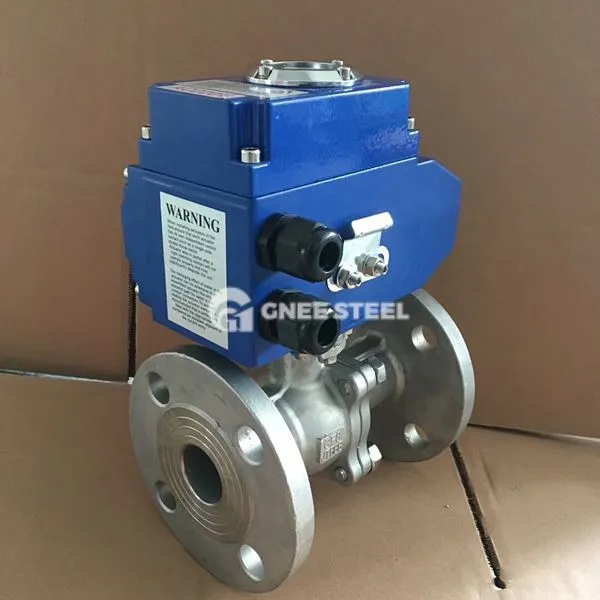

Valv tal-ballun tas-segment tat-tip tal-flanġ

Valv tal-ballun segmentat bil-flanged huwa valv li jgħaqqad teknoloġija ta 'kontroll segmentata ma' konnessjoni tal-flanġ. Il-karatteristika ewlenija tagħha hija li tinkiseb regolazzjoni tal-fluss f'diversi stadji jew ftuħ u għeluq fi stadji permezz ta 'rotazzjoni segmentata, li hija adattata għal xenarji industrijali li jeħtieġu kontroll tal-fluss fin. L-istruttura ewlenija tinkludi:

Korp tal-valv: konnessjoni tal-flanġ (flanġ doppju jew tip ta 'wejfer), l-aktar magħmul minn azzar li ma jissaddadx u azzar tal-karbonju biex jiżgura reżistenza għall-pressjoni u reżistenza għall-korrużjoni.
Ballun segmentat: L-angolu ta 'rotazzjoni tal-ballun huwa ddisinjat fi stadji (bħal 0 grad → 45 grad → 90 grad), u l-fluss medju jew il-bidla fil-pressjoni huma kkontrollati minn puplesiji multipli.
Attwatur: Normalment huwa mgħammar b'apparat ta 'sewqan pnewmatiku jew elettriku segmentat, li jappoġġja żewġ stadji (0-45 grad / {45-90 grad) jew operazzjoni fi tliet stadji biex jinkiseb regolament preċiż tal-fluss.
Sistema ta 'siġillar: siġill iebes (sedil tal-valv tal-metall) jew siġill artab (PTFE / gomma) biex jissodisfa l-bżonnijiet tas-siġillar ta' mezzi differenti.

Firxa tad-Daqs: DN 25- DN400
Pressjoni: 1. 0-4 mpa, 150-300 lb
Materjal tal-Korp: WCB, 304, 316, 316L
Materjal tal-Ball: WCB, 304, 316, 316L
Materjal tas-Siġill: PTFE, ppl, liga
Temperatura: -29 ~ +300 grad
Midja: ilma, gass, żejt
Mod tas-sewqan: attwatur pnewmatiku, attwatur elettriku
Tip ta 'Kontroll: Open-Close, li jirregola



Valv tal-ballun tas-segment tat-tip tal-flanġ



‌ Klassifikazzjoni bil-mod ta 'segmentazzjoni‌

‌Two-stage‌: Adattat għal xenarji fejn l-istat tal-fluss jeħtieġ li jinxtegħel malajr (bħal sistemi ta 'ħatt), u l-azzjoni sħiħa miftuħa / sħiħa magħluqa titlesta f'żewġ darbiet‌.
‌Three-Stage‌: L-aktar użat f'xenarji ta 'aġġustament kontinwu (bħalma huma l-għalf tar-reatturi kimiċi), il-kontroll tal-fluss progressiv jinkiseb permezz ta' tliet segmenti‌.
‌
Applikazzjonijiet
‌Petroimiċi: Sistemi ta 'tagħbija u ħatt u distribuzzjoni għal żejt mhux raffinat, gass likwifikat u mezzi oħra biex jipprevjenu l-fluss ta' wara u l-varjazzjonijiet fil-pressjoni tal-midja‌.
Chemicals Chemicals ‌: Twassil kwantitattiv u kontroll proporzjonali tat-taħlit ta 'likwidi korrużivi (aċidi u alkalis‌).
Sistemi ta 'Enerġija‌: Dekompressjoni fi stadji u regolazzjoni tal-fluss ta' fluwidi bi pressjoni għolja bħal fwar u gass naturali.
