Deskrizzjoni tal-valv tal-ballun tal-flanġ elettriku
Valv tal-ballun tal-flanġ elettriku huwa valv ta 'kontroll awtomatizzat magħmul minn attwatur elettriku u valv tal-ballun konness mal-flanġ. Huwa jmexxi l-ballun biex idur 90 grad billi jirċievi sinjal elettriku biex jinkiseb ftuħ u għeluq rapidu jew regolazzjoni tal-fluss tal-midja tal-pipeline. Il-funzjonijiet ewlenin tagħha jinkludu:
Kontroll mill-bogħod: Adattat għal xenarji industrijali li jeħtieġu tħaddim awtomatizzat (bħalma huma l-pitrolju u l-pipelines kimiċi), jappoġġja 4-20 input tas-sinjal MA u 220V AC Power Drive.
Siġillar għoli: Siġill artab (PTFE) jew siġill iebes (metall għal metall) Struttura tissodisfa l-bżonnijiet ta 'mezzi differenti, u l-livell ta' tnixxija jilħaq il-livell ANSI VI.
Karatteristiċi strutturali u tad-disinn
Korp tal-valv u materjali:
Il-korp tal-valv huwa magħmul minn azzar tal-karbonju falsifikat, azzar li ma jissaddadx jew azzar tal-liga (bħal WCB, 304/316), il-konnessjoni tal-flanġ tikkonforma mal-istandards GB / ANSI / DIN, u r-reżistenza għall-pressjoni tilħaq PN {{2 {2}}} PN63 (1. {6-6}. 4MPA).
Il-wiċċ tal-ballun huwa sprejjat bil-karbur (bħal karbur tat-tungstenu), u d-disinn ta 'fuljett sħiħ inaqqas ir-reżistenza tal-fluss, u t-telf tal-pressjoni huwa inqas minn dak tal-valvi tal-bieb tal-istess speċifikazzjonijiet.
Attwatur:
Mgħammar b'attwaturi elettriċi tas-serje GT, DSR jew DKJ, sistema servo built-in, swiċċ ta 'appoġġ jew kontroll tat-tip ta' regolament, u tkopri tal-firxa tat-torque 50-2000 n · m.
L-istruttura tas-sewqan dirett tissimplifika l-installazzjoni, għandha ħin ta 'rispons qasir (ġeneralment inqas minn jew daqs 15-il sekonda), u huwa adattat għal xenarji frekwenti ta' ftuħ u għeluq.
Siġillar u Sigurtà:
Disinn tas-Siġill tad-Dawl: Iċ-zokk tal-valv jadotta l-ippakkjar PTFE u l-O-ring għal siġillar doppju, u s-sedil tal-valv jikkumpensa għall-ilbies permezz ta 'tagħbija minn qabel tar-rebbiegħa biex jiżgura s-siġillar fit-tul.
Firproof u splużjoni-prova: L-attwatur jilħaq l-istandard EXDⅱBT4-prova tal-isplużjoni, u d-disinn tal-ġisem tal-valv imxerred jista 'jiflaħ temperaturi estremi minn {-29 grad sa 450 grad.
Speċifikazzjoni tal-valv tal-ballun tal-flanġ elettriku
|
Dijametru nominali DN (mm)
|
Dn 15- dn200
|
|
Pressjoni nominali
|
Pn1. 0 / 1.6 / 2.5 / 4. 0 / 6.4Mpa
|
|
Mezz applikabbli
|
Ilma / pitrolju / aċidi nitriċi / aċidi aċetiċi / demel likwidu / fluwidu tal-viskożità u l-bqija
|
|
Temperatura xierqa
|
-40 grad -+80 grad (ptfe / ppl is-siġillar) -40 grad -+350 grad (siġillar tal-metall)
|
|
Tnixxija
|
Waħħal għall-istandard ta 'ANSI B16.104
|
|
Angolu li jdur
|
90 grad
|
|
Materjal tal-ġisem
|
WBC, 304, 316
|
|
Materjali tas-sedil
|
PTFE (Nornal Temp), ppl speċjali (temp għoli), siġillar tal-metall (temp għoli)
|

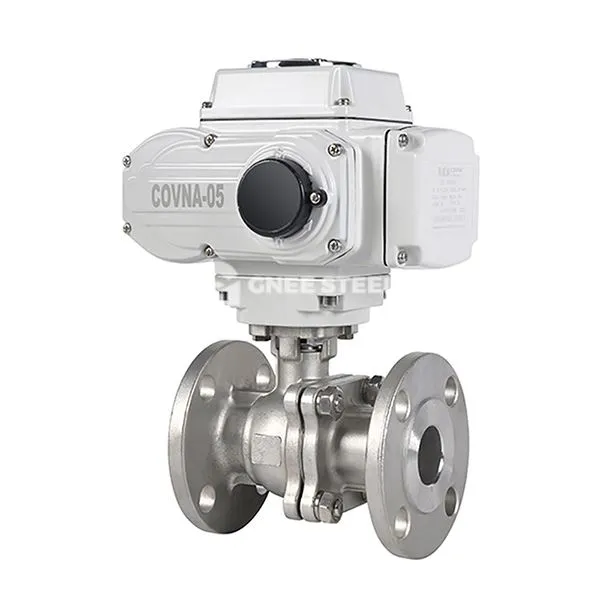

Valv tal-ballun tal-flanġ elettriku
Suġġerimenti ta 'selezzjoni:
Media korrużiva: Ippreferi 316L Korp tal-valv tal-istainless steel + struttura tas-siġill iebes (serje Q941Y-P).
Xenarji ta 'pressjoni għolja: Agħżel korp tal-valv falsifikat (bħal A105) + Klassi 600 jew' il fuq mid-disinn tal-konnessjoni tal-flanġ.
Ir-rekwiżiti ta 'regolazzjoni : Ikkonfigura attwatur elettriku proporzjonali (bħal serje PSQ), appoġġ 0-90 grad ta' aġġustament lineari.
Applikazzjonijiet
Industrija petrokimika: għeluq ta 'emerġenza ta' pajpijiet tar-raffineriji, distribuzzjoni ta 'materja prima tar-reattur.
Energy and Power: Regolament tas-sistema tal-fwar ta 'impjanti tal-enerġija termali, kontroll tal-ilma li jkessaħ l-impjanti tal-enerġija nukleari.
Inġinerija tal-Protezzjoni Ambjentali : tnaqqis medju korrużiv ta 'impjanti ta' trattament tad-drenaġġ, kontroll tal-fluss ta 'sistemi ta' desulfurizzazzjoni tal-gass taċ-ċumnija.
