Deskrizzjoni tal-valv tal-ballun anti-statiku
Valv tal-ballun anti-statiku huwa valv speċjali ddisinjat għal midja fjammabbli u splussiva, minn ġol-valv taz-zokk, ballun u valv tal-korp imwaqqaf bejn l-apparat konduttiv biex jifforma mogħdija ta 'reżistenza baxxa (ġeneralment meħtieġ valur ta' reżistenza<10Ω), timely export of friction-generated static charge, to avoid the risk of explosion caused by static electricity build-up.
Disinn tal-istruttura
- Struttura statika tal-konduzzjoni tal-elettriku
Rebbiegħa konduttiva + Assemblea tal-ballun tal-azzar: Ir-rebbiegħa u l-ballun tal-metall huma inkorporati fil-punt ta 'kuntatt ta' zokk u ballun tal-valv, zokk tal-valv u korp tal-valv, li jikkostitwixxu l-passaġġ ta 'konduzzjoni elettrostatika .
Rekwiżiti tat-test anti-statiċi: reżistenza tal-passaġġ konduttiv inqas minn jew daqs 10Ω taħt il-vultaġġ DC 12V (standard GB / T 12237) .
- Sistema ta 'siġillar doppju
SIĠILLI STAR: PTFE jew SIĠILLI PTFE rinforzat jintuża fil-kundizzjoni normali tax-xogħol biex tinkiseb żero tnixxija .
Backup tas-siġill iebes: Wara li s-siġill artab jinħaraq f'każ ta 'nar, il-wiċċ tas-siġillar tal-metall (e . g . l-istainless steel) awtomatikament joqgħod biex jifforma siġill ta' emerġenza .
- Struttura tas-sigurtà tan-nar
Zokk immuntat aktar baxx: jipprevjeni li ż-zokk ma jtirx meta l-kamra tal-valv tkun pressjoni anormalment, u żżomm l-integrità strutturali waqt nar .
Gasket tal-istralċ tal-metall tal-grafita: Materjal tas-siġillar reżistenti għat-temperatura għolja jintuża fil-konnessjoni tal-korp tal-valv biex tevita tnixxija f'każ ta 'nar .
Speċifikazzjoni tal-valv tal-ballun anti-statiku
Speċifikazzjoni
| Oġġett | Ambitu |
|---|---|
| Dijametru nominali | Dn 8- dn500 (dn komuni 15- dn300) |
| Klassifikazzjoni tal-pressjoni | Pn 16- pn100 (jew klassi 150-600 lb) |
| Firxa tat-temperatura | -20 grad sa +300 grad (siġill iebes sa 450 grad) |
| Metodu ta 'sewqan | Manwal, irkaptu tad-dudu, pnewmatiku, elettriku |
Materjal
| Partijiet | Material |
|---|---|
| Korp tal-valv / bonnet | Azzar falsifikat (A216 WCB), azzar li ma jissaddadx (304/316 / 316L), azzar duplex (2205) |
| Ballun / zokk | Azzar li ma jsaddadx (SUS304 / 316L), imwebbes bil-każ (reżistenza għall-ilbies imsaħħa) |
| Materjal li jissiġilla | Siġill artab: PTFE / rptfe / peek Siġill iebes: azzar li ma jissaddadx + kisi tal-karbur tat-tungstenu |
| Komponenti statiċi | Rebbiegħa: azzar li ma jissaddadx; Ballun konduttiv: liga tar-ram jew azzar li ma jissaddadx |
Standards tal-manifattura u rekwiżiti tal-ittestjar
- Standards ta 'disinn u manifattura
Domestiku: GB / T 12237 (valvi petrokimiċi), HG / T 20592 (Standards tal-Flanġ Kimiku) .
Internazzjonali: API 607 (test tar-reżistenza għan-nar), API 6D (speċifikazzjoni tal-valv tal-pipeline) .
- Oġġetti ta 'ttestjar obbligatorju
Test tal-konduttività elettrostatika: reżistenza tal-ġisem-ball-ball inqas minn jew daqs 10Ω taħt 12v dc .
Test tar-Reżistenza għan-Nar: Simula l-kombustjoni għal 30 minuta (760 grad) skond l-API 607, u t-tnixxija tas-siġill hija sa standard wara t-test .
Test tas-siġillar: test tas-siġillar tal-pressjoni tal-arja / ilma fit-temperatura tal-kamra u temperatura għolja (GB / T 13927) .
Tnaqqis ta 'trattament: Il-valvi tal-midja tal-ossiġnu jeħtieġ li jkunu strettament imneħħija, żejt residwu inqas minn jew daqs 125mg / m² .

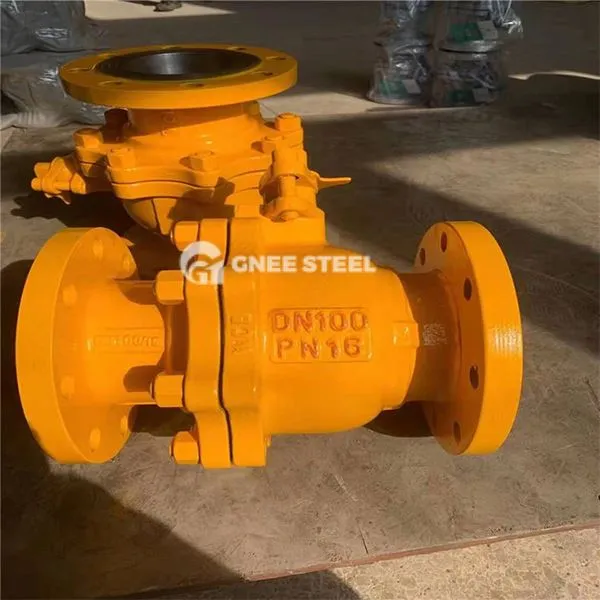

Valv tal-ballun anti-statiku
Vantaġġi
- Intrinsikament sikur
Elimina r-riskju ta 'detonazzjoni statika, grad ta' splużjoni li jissodisfa l-istandard ex d iib t4 .
- Protezzjoni ta 'Emerġenza
Is-siġill iebes jiġi attivat awtomatikament fin-nar, u jevita li l-mezz jnixxi u jespandi l-inċident .
- Ħajja twila
Is-siġill iebes huwa reżistenti għall-għorik tal-partikuli, b'ħajja ta 'azzjoni ta' aktar minn jew daqs 100, 000 darbiet .
- Manutenzjoni faċli
Id-disinn modulari jappoġġja sostituzzjoni rapida ta 'siġilli .
Applikazzjonijiet
| Industrial | Applikazzjonijiet | Funcation |
|---|---|---|
| Petrokimiċi | Pajpijiet għal gassijiet likwifikati, olefini, benżina, eċċ . | Prevenzjoni ta 'tqabbid statiku ta' midja splussiva |
| Trasmissjoni u distribuzzjoni tal-gass naturali | Stazzjonijiet tal-Bieb, Stazzjonijiet tar-Regolatur, Depot tal-Ħażna | Qtugħ ta 'emerġenza f'każ ta' nar biex tissalvagwardja n-netwerk tal-pajpijiet |
| Spiżerija kimika | Kunsinna tas-solvent, għalf tar-reatturi | Evita l-elettriku statiku li jinterferixxi ma 'proċessi ta' preċiżjoni |
| Metallurġija tal-Ħadid u l-Azzar | Pajpijiet tal-ossiġnu (li għandhom jiġu mnaqqsa) | Elimina r-riskju ta 'tqabbid u splużjoni, protezzjoni tal-purità |
| Aerospazjali | Sistema ta 'mili tal-fjuwil | Protezzjoni doppja kontra splużjoni + tniġġis |
Valvi tal-ballun anti-statiċi permezz tal-istruttura konduttiva + teknoloġija tas-siġillar doppju, kontroll tal-midja fjammabbli u splussiv tal-qalba tas-sigurtà, fil-petrokimiċi, gass u oqsma oħra biex jassumu r-rwol ta 'barriera ewlenija biex jipprevjenu inċidenti
