Deskrizzjoni tal-Prodotti
Il-valv tal-ballun A105 huwa ddisinjat biex jikkonforma mal-istandards API 6D, ASME B16.34, u NACE MR0175. Il-konnessjonijiet tat-tmiem huma disponibbli fil-flanġ, butt - weldjatura, sokit - weldjatura, jew għażliet bil-kamin, b'daqsijiet nominali li jvarjaw minn DN15 għal DN200. Jista 'jiġi kkonfigurat b'diversi tipi ta' sewqan, inklużi attwaturi manwali, pnewmatiċi, jew elettriċi, u huwa użat ħafna għall-għoli - pressjoni mitfija -} OFF applikazzjonijiet fil-pajpijiet twal - Distanza, sistemi ta 'distribuzzjoni tal-gass urbani, u pjanti kimiċi.
Karatteristiċi:
Saħħa għolja: Korp tal-valv A105 iffalsifikat integrali b'saħħa tat-tensjoni akbar minn jew daqs 485 MPa, saħħa ta 'rendiment akbar minn jew daqs 250 MPa, u fattur ta' sigurtà ta 'fqigħ ikbar minn jew daqs 4.
Siġillar għoli: Ball and Seat huma mqabbla u mitħuna, bin-nikil tal-wiċċ - liga miksija jew iebsa - miksija permezz ta 'bexx supersoniku biex tinkiseb ANSI / FCI 70 {{{{3} 2 Klassi VI Tnixxija Żero; Is-sedil mgħobbi bir-rebbiegħa jikkumpensa awtomatikament għall-ilbies.
FireProof & Anti - static: Ippakkjar tal-grafita jifforma siġillar sekondarju waqt in-nar; Molol konduttivi bejn iz-zokk, il-ballun u l-korp tal-valv jiżguraw reżistenza inqas minn jew daqs 10 ω.
Prevenzjoni ta 'Blowout STEM: qiegħ - zokk immuntat bil-bonnet reverse - l-istruttura tas-siġillar tipprevjeni l-ejezzjoni taz-zokk, li tippermetti sostituzzjoni tal-ippakkjar onlajn.
Għażliet ta 'konnessjoni multipli: It-truf flanged jikkonformaw ma 'ASME B16.5, butt - weldjatura truf ma' ASME B16.25, u truf bil-kamin ma 'ANSI B1.20.1 (NPT) għal installazzjoni diretta tal-pipeline.
Manutenzjoni faċli: żewġ biċċa - jew tlieta - Disinn tal-biċċa jippermetti l-estrazzjoni tal-ballun u tas-sedil mingħajr żarmar tal-pipeline; Id-disinn estiż tal-bonit jiffaċilita l-insulazzjoni u l-operazzjoni mill-bogħod.
Speċifikazzjoni tal-Prodotti
Klassifikazzjoni tal-Pressjoni: Klassi 900lb
Korp: A105
Ballun: SS316
Stem: A182 F316
Sedil: Devlon
Standards
Disinn u Manifattura: API 6D
Wiċċ imb wiċċ: ASME B16.10
Truf Flanged: ASME B16.5
Test u Spezzjoni: API 598
Punti ewlenin tal-għażla
1. Parametri tat-tħaddim: Iddetermina l-materjal tal-korp tal-valv ibbażat fuq il-medja, it-temperatura, u l-pressjoni. L-A105 huwa adattat għal midja mhux - korrużiva jew ħafif korrużiva li topera f '- 29 grad sa 425 grad. Għal gass naturali li fih H₂s, agħżel il-verżjoni NACE MR0175 reżistenti għall-kubrit. Għal temperaturi taħt -46 grad, uża l-azzar falsifikat LF2.
2. Tip ta 'siġillar: Għal midja nadifa f'temperatura tal-kamra, agħżel PTFE jew r - PTFE siġilli soft; Għal midja li fiha partiċelli jew f'temperaturi għoljin, agħżel siġilli iebsa tal-metall stellite.
3. Tip ta 'Konnessjoni: Għal pressjoni għolja -, kbar - Dijametru Linji ewlenin, agħżel Butt - truf tal-weld; Għal żoni soġġetti għal manutenzjoni frekwenti, agħżel truf tal-flanġ; Għal - dijametru skid - tagħmir immuntat, agħżel ħjut interni jew weldjaturi tas-sokit.
4. Attwazzjoni:
- Manwal: Immaniġġja jew gearbox b'keyhole biex tevita operazzjoni aċċidentali;
- pnewmatiku: doppju - jaġixxi jew rebbiegħa - ritorn, mgħammar b'valv tas-solenojd, filtru {- valv li jnaqqas il-pressjoni, u swiċċ tal-limitu;
- elettriku: fuq - off jew modulazzjoni tat-tip, splużjoni - prova exd iic t6, ip68.
5. Funzjonijiet addizzjonali: Għal installazzjoni taħt l-art, iz-zokk tal-valv u l-kopertura protettiva għandhom jittawwlu; Għall-operazzjoni tal-fwar, għandha tiġi pprovduta parentesi ta 'dissipazzjoni tas-sħana; Għal siġillar bidirezzjonali, l-istruttura DIB-1 għandha tkun magħżula.

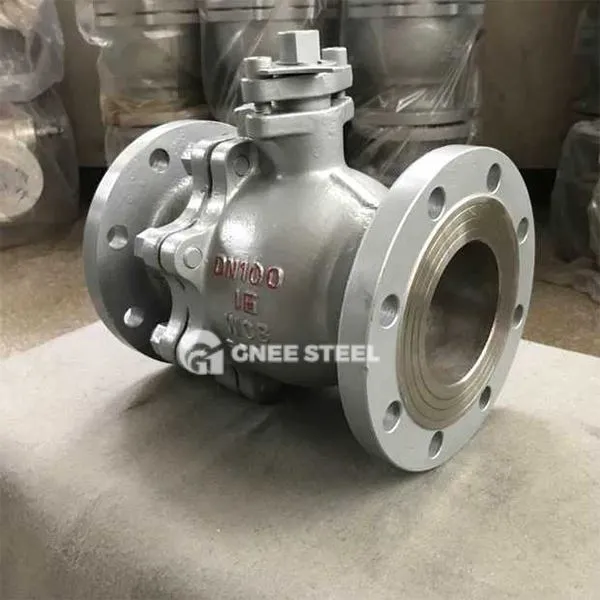

Valv tal-ballun A105
