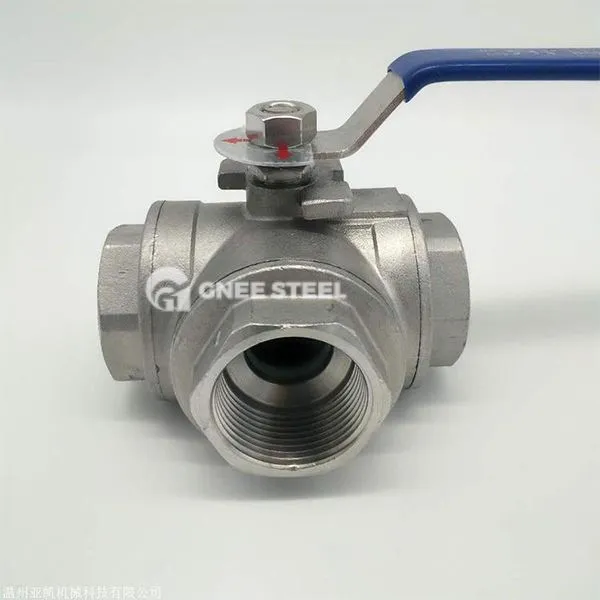

Valv tal-ballun tat-T-Port 3 ta '3 Way

Valv tal-ballun tat-tip T bi tliet dire huwa valv li jirrealizza d-devjazzjoni tal-fluwidu, il-konfluwenza jew id-direzzjoni tal-fluss li jaqilbu bejn tliet linji tal-pajpijiet billi jduru l-ballun b'kanal b'forma ta 'T.

‌Core Struttura‌

‌Valve body‌: disinn ta 'tliet portijiet f'forma ta' T, mitfugħ fl-istainless steel, azzar tal-karbonju jew liga speċjali biex jiżgura r-reżistenza għall-pressjoni u r-reżistenza għall-korrużjoni; ‌Ball‌: Inkorporat f'forma ta 'T minn toqba, li ddur 90 grad jista' jbiddel il-passaġġ tal-fluwidu (bħalma jiddevja l-mezz tad-dħul għal żewġ ħwienet, jew jaqleb direzzjonijiet tal-fluss differenti); ‌Drive Apparat‌: Normalment mgħammar b'attwaturi pnewmatiċi (ċilindri, pistuni), li jappoġġjaw kontroll awtomatiku; Komponenti li jissieħbu ‌: Is-sedil tal-valv elastiku jikkoopera mal-ballun ta 'preċiżjoni biex jipprevjeni tnixxija medja.

• Pressjoni tax-xogħol (pn): 1. 6-4. 0 mpa
• Materjali ewlenin: azzar tal-karbonju, azzar li ma jissaddadx, azzar falsifikat, liga, azzar li ma jissaddadx duplex, titanju
• Korp: WCB / CF8 / CF8M / CF3 / CF3M / Brass
• Ball: 2CR13 / 15CRMO / 25CR2MOV / 304 / 304L / 316 / 316L
• Zokk: 2CR13 / 15CRMO / 25CR2MOV / 304 / 304L / 316 / 316L
• Siġill: PTFE / RPTFE / PPL / PEEK / Graphite
• Port: DN 15- DN800
• Flanġ: din pn 16-40, ansi 150lb -900 lb, JIS10k / 20k
• Standard: din 2543-2545 / din 2501
• Test: DIN 3230 / EN 12266
• Medju: ilma, żejt, fwar, gass likwifikat
• Temp.: -29 ºC --150 ºC
• Operazzjoni: lieva manwali, gearbox tad-dudu, pnewmatiku, elettriku



Valv tal-ballun tat-T-Port 3 ta '3 Way



Applikazzjoni u soluzzjoni ta 'problemi

• Industrija kimika u tal-pitrolju

Applikazzjoni: Kontroll tar-reazzjoni ta 'devjazzjoni tal-materja prima, taħlit ta' żejt lest u trasport medju korrużiv;

Soluzzjoni ta 'problemi: Irrealizza l-iswiċċ ta' bosta proċess, evita kontaminazzjoni inkroċjata tal-midja, u ttejjeb il-kontinwità tal-produzzjoni.

• Industrija farmaċewtika u tal-ikel

Applikazzjoni: Ippakkjar ta 'fluwidi sanitarji (bħal mediċini likwidi u xorb) u kontroll tal-fluss f'ambjenti sterili;

Soluzzjoni ta 'problemi: Naqqas ir-residwi permezz ta' disinn ta 'kanal tal-fluss lixx biex tissodisfa r-rekwiżiti ta' ċertifikazzjoni GMP.

• Industrija tal-Enerġija u l-Protezzjoni Ambjentali

Applikazzjoni: devjazzjoni tal-pipeline tal-gass naturali, kontroll tas-sistema tat-trattament tad-drenaġġ;

Soluzzjoni ta 'problemi: Adatta għal partiċelli li fihom medju jew medja viskuż biex tevita l-imblukkar tal-korp tal-valv u l-ilbies.

• Linja ta 'produzzjoni awtomatizzata

Applikazzjoni: Integra fis-sistema PLC biex tikkontrolla mill-bogħod il-bidla tal-fluwidi (bħal ċirkolazzjoni tal-likwidu li jkessaħ fil-manifattura tal-karozzi);

Soluzzjoni ta 'problemi: Naqqas l-intervent manwali u tnaqqas ir-riskju ta' żbalji operattivi.

Differenza minn valv tal-ballun tat-tip L

• ‌Flow Channel Funzjoni Differenza‌

‌T-type‌: jappoġġja kwalunkwe kombinazzjoni ta 'bidla ta' tliet portijiet‌ (bħalma huma d-dħul → żewġ ħwienet maqsuma, żewġ daħliet → confluence tal-ħruġ);
‌L-Type‌: Jista 'jikseb biss angolu tal-lemin jaqleb bejn żewġ daħliet u żbokk wieħed (bħal A → B jew A → C, ma jistax jgħaqqad tliet modi fl-istess ħin).

• Fokus tax-xenarju tal-applikazzjoni

‌T-tip‌: Adattat għal sistemi kumplessi li jeħtieġu regolazzjoni ta 'fluss multi-direzzjonali (bħalma huma t-taħlit ta' materja prima ta 'reazzjoni kimika);
‌L-tip‌: Użat prinċipalment għal distribuzzjoni medja (bħall-introduzzjoni ta 'fluwidu wieħed f'żewġ unitajiet ta' proċessar differenti).

• Differenza ta 'disinn strutturali

Sfera tat-tip ‌t: it-toqba minn ġol-forma ta 'T, u wara rotazzjoni, huma ffurmati varjetà ta' kombinazzjonijiet ta 'passaġġi tal-fluss;
Sfera tat-tip ‌l: It-toqba minn ġol-angolu tal-lemin għandha forma ta 'L, u tappoġġja biss il-bidla fid-direzzjoni tal-fluss fiss.
